1)管材、管件適用于長期溫度在45℃以下的埋地排水、埋地農(nóng)田排水等工程。
2)埋地塑料排水管道要按柔性管的理論(管土共同發(fā)揮作用)進行設計。同時在設計狀態(tài)下管道垂直方向的變化不得大于管直徑的5%。
3)管材環(huán)剛度的選擇是塑料管道設計的一項重要指標，因此應從管道埋深、地面荷載、溝槽回填土的性質和壓實系數(shù)以及施工荷載等綜合考慮確定。盲目采用高環(huán)剛度不經(jīng)濟。對車行道下埋深小于1.0m的管道，還應考慮管道變形對路面的影響。

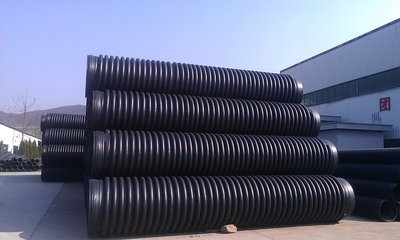

4)管材的結構型式
A型結構壁管:具有平整的內外表面，在內外壁之間由內部的螺旋形肋連接的管材;或內表面光滑，外表面平整，管壁中埋螺旋型中空管的管材。
B型結構壁管:內表面光滑，外表面為中空螺旋形肋的管材。
5)管件:管件采用符合GB/T 19472.2-2004標準要求的相應類型的管材或實壁管二次加工成型，主要有各種連接方式的彎頭、三通和管堵等。
6)外觀:管材、管件的內表面應平整，外部肋應規(guī)整;管材、管件內外壁應無氣泡和可見雜質，熔縫無脫開。管材、管件在切割后的斷面應修整無毛刺。
7)規(guī)格尺寸 :管材規(guī)格尺寸應符合表2的要求。
表2 內徑和壁厚尺寸 (mm)
|
公稱尺寸DN/ID |
最小平均內徑dim·min |
最小壁厚 |
|
|
A型e5，min |
B型e4，min |
||
|
150 |
145 |
1.0 |
1.3 |
|
200 |
195 |
1.1 |
1.5 |
|
(250) |
245 |
1.5 |
1.8 |
|
300 |
295 |
1.7 |
2.0 |
|
400 |
392 |
2.3 |
2.5 |
|
(450) |
441 |
2.8 |
2.8 |
|
500 |
490 |
3.0 |
3.0 |
|
600 |
588 |
3.5 |
3.5 |
|
700 |
673 |
4.1 |
4.0 |
|
800 |
785 |
4.5 |
4.5 |
|
900 |
885 |
5.0 |
5.0 |
|
1000 |
985 |
5.0 |
5.0 |
|
1100 |
1085 |
5.0 |
5.0 |
|
1200 |
1185 |
5.0 |
5.0 |
|
1300 |
1285 |
6.0 |
5.0 |
|
1400 |
1385 |
6.0 |
5.0 |
|
1500 |
1485 |
6.0 |
5.0 |
|
1600 |
1585 |
6.0 |
5.0 |
|
1700 |
1685 |
6.0 |
5.0 |
|
1800 |
1785 |
6.0 |
5.0 |
|
1900 |
1885 |
6.0 |
5.0 |
|
2000 |
1985 |
6.0 |
6.0 |
|
2100 |
2085 |
6.0 |
6.0 |
|
2200 |
2185 |
7.0 |
7.0 |
|
2300 |
2285 |
8.0 |
8.0 |
|
2400 |
2385 |
9.0 |
9.0 |
|
2500 |
2485 |
10.0 |
10.0 |
|
2600 |
2585 |
10.0 |
10.0 |
|
2700 |
2685 |
12.0 |
12.0 |
|
2800 |
2785 |
12.0 |
12.0 |
|
2900 |
2885 |
14.0 |
14.0 |
|
3000 |
2985 |
14.0 |
14.0 |
|
注: 加括號的為非尺寸 |
展開
8)管材的物理力學性能應符合表3的規(guī)定。
表3 管材的物理力學性能
|
項目 |
指標 |
|
|
縱向回縮率a |
≤3%，管材應無分層、無開裂 |
|
|
烘箱試驗b |
管材熔縫處應無分層、無開裂 |
|
|
環(huán)剛度(kN/m2) |
SN2 |
≥2 |
|
SN4 |
≥4 |
|
|
(SN6.3) |
≥6.3 |
|
|
SN8 |
≥8 |
|
|
(SN12.5) |
≥12.5 |
|
|
SN16 |
≥16 |
|
|
沖擊性能 |
TIR≤10% |
|
|
環(huán)柔性 |
無破裂，兩壁無脫開 |
|
|
蠕變比率 |
≤4 |
|
|
縫的拉伸強度 DN/ID≤300 400≤DN/ID≤500 600≤DN/ID≤700 DN/ID≥800 |
管材能承受的最小拉伸力 380N 510N 760N 1020N |
|
|
注:1. a 用于A型管材。 2. b 用于B型管材。 3. 加括號的為非環(huán)剛度等級。 |
展開
9)材料:生產(chǎn)管材、管件所用原料應以聚乙烯(PE)為主，其中僅可加入為提高其性能所必需的添加劑，原料性能用滿足表4的要求。允許使用來自本廠的生產(chǎn)同種管材、管件產(chǎn)生的清潔的符合GB/T 19472.2-2004標準要求的回用料。
表4 管材、管件原料性能
|
項目 |
要求 |
|
內壓試驗a(80℃，3.9MPa，165h) |
無破壞，無滲漏 |
|
內壓試驗a(80℃，2.8MPa，1000h) |
無破壞，無滲漏 |
|
熔體質量流動速率(5kg，190℃) |
MFR≤1.6g/10min |
|
熱穩(wěn)定性(200℃) |
OIT≥20min |
|
密度 |
≥930kg/m(基礎樹脂) |
|
耐環(huán)境應力開裂(F50)b條件 |
≥1000h |
|
用該原料擠出的實壁管材進行試驗 |
彈性密封件性能應符合HG/T 3091的規(guī)定。
10)連接方式
管材、管件采用彈性密封件連接方式、承插口電熔焊接連接方式，也可采用其他連接方式(雙向承插彈性密封件連接方式、位于插口的密封件連接方式、承插口焊接連接方式、熱熔對焊連接方式、V型焊接連接方式、熱收縮套連接方式、電熱熔帶連接方式、法蘭連接方式)。
11) 管道基礎
(1) 管道應采用土弧基礎。對一般土質，應在管底以下原狀土地基或經(jīng)回填夯實的地基上鋪設一層厚度為100mm的中粗砂基礎層;當?shù)鼗临|較差時，可采用鋪墊厚度不小于200mm的砂礫基礎層，也可分二層鋪設，下層用粒徑為5~32mm的碎石，厚度100~150mm，上層中粗砂，厚度不小于50mm?；A密度應符合本規(guī)程表11.2.2的規(guī)定。對軟土地基，當?shù)鼗休d力小于設計要求或由于施工降水等原因，地基原狀土被擾動面影劇院響地基承載能力時，必須先對地基進行加固處理，在達到規(guī)定的地基承載能力后，再鋪設中粗砂基礎層。
(2) 在管道設計土弧基礎支承角范圍內的腋角部位，必須采用中粗砂或砂礫土回填密實?；靥罘秶坏眯∮谥С薪?span>2α加30，回填密實度應符合技術規(guī)程的規(guī)定。
(3) 管道基礎中在承插式接口、套筒連接等部位的凹槽，宜在鋪設管道時隨鋪隨挖。凹槽的長度、寬度和深度可按管道接頭尺寸確定。在接頭完成后，應立即用中粗砂回填密度。
(4) 對由于管道荷載、地層土質變化等因素可能產(chǎn)生管道縱向不均勻沉降的地段，應在管道敷設前對地基進行加固處理。
(5) 聚乙烯排水管管道地基處理宜采用砂樁、塊石灌注樁等復合地基處理方法。不得采用打入樁、混凝土墊塊、混凝土條基等剛性地基處理措施。
12)工程設計應符合國家有關設計標準、規(guī)范、規(guī)程要求。
13)選擇管材、管件應參照國家現(xiàn)行有關產(chǎn)品標準。
14)主要適用場合:建筑較大區(qū)域排水工程。
