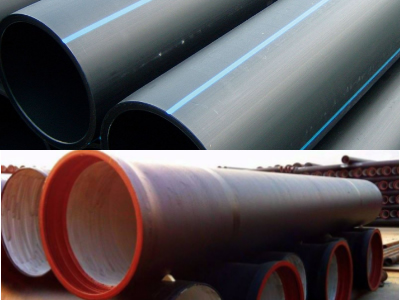

PE給水管道同球墨鑄鐵管的對比
一、綜合對比
|
種類 |
材料 |
公稱直徑 |
壓力 |
連接方式 |
水力計算 |
防腐措施 |
優缺點 |
|
給水鑄鐵管 |
灰口 球墨 |
DN75～DN1200 |
0．45～1．00MPa |
K 型機械式柔性接口管 T型承插式柔性接口管 |
一般 |
鋅層瀝青 防腐 |
質硬而脆、重量大、施工困難、施工安裝須做防腐處理，水質易污染。 |
|
給水PE管 |
PE80 PE100 |
DN20～DN2000 |
0．40～1．60MPa |
熱熔對接 熱熔承插 電熔承插 |
1、通過計算PE管材由于內壁相當光滑，單位長度水頭損失僅為同口徑鑄鐵管材的70%，可有效降低水泵的揚程，節約運行成本。 2、PE管材較球墨鑄鐵管材具有更低的彈性模量，水錘壓力的增值明顯降低，可有效防止水錘壓力波動對管材本身造成的危害，提高管道運行的安全性能。 |
無需防腐 |
(1)衛生條件好。無毒，不含重金屬添加劑，不結垢，不滋生細菌。(2)柔韌性好，抗沖擊強度高，耐強震、扭曲，可用于非開挖。(3)獨特的電熔焊接和熱熔對接技術使接口強度高于管材本體，保征了接口的安全可靠。（4）施工連接方便，溝槽開挖同普通產品，無需防腐處理（5）耐腐蝕，增大了管線的使用壽命，且能徹底解決引用水的二次污染（6）使用壽命長，正常情況下可使用50年。 |
二、質量控制
|
種類 |
生產工藝 |
控制點 |
|
給水鑄鐵管 |
DN≤DN1000，多采用水冷金屬型離心工藝生產，少數使用熱膜離心工藝進行生產；DN >DN1100，多采用熱膜離心工藝進行生產，少數采用樹脂砂型離心工藝生產。 |
（1）技術力量和經驗差異造成質量的參差不齊 （2）球墨鑄鐵管在生產中就進行了內外防腐處理，給用戶安裝帶來了方便，但也增加了用戶檢查內在質量的難度。 （3）一般采用鋅加瀝青作為外防腐形式，但我國的有些供水企業，沒有意識到鋅層防腐的重要性，而是一味追求價格便宜，人為地省去鋅層，從長遠的經濟角度來看，這是得不償失的。 |
|
給水PE管 |
一次性擠出成型 |
優質原料（專用料）——先進設備（原料及生產設備）——先進工藝（超聲波在線控制）——嚴謹?shù)倪^程（六大過程）——完善的質保體系（ISO9000及批量管理追溯制度） |
焦點問題：
球墨鑄鐵管的生產工藝中會出現一些鑄造缺陷，如氣孔、重皮、頸縮，甚至一些影響到管道正常使用壽命的缺陷，如，深裂紋，滲漏，等等。國內的很多廠家由于生產技術不足，造成管道廢品率較高，所以經常采用焊補和膠補的方法來修復管道。產品標準中并沒有限定管材不允許焊補和膠補，而修補過的管道經過鋅層和瀝青漆涂敷，從外表面上看是無法知曉的，所以這種方法很是被多數廠家賞識，即可以用來提高管道的表面質量，又可以提高管道的成品率。事實上，這種行為是不可取的。理由如下：
1．球墨鑄鐵上很難得到高質量的焊補。
2．焊補過程將會改變該處的球墨鑄鐵的金相組織。
3．修補部位可能留下一個缺陷，比如夾渣。它會加速腐蝕速度。
4．修補僅限于管道表面，如果是影響正常使用的深裂紋，裂紋依然存在。
導致結果：
1． 管道在輸水過程中，水壓是千變?nèi)f化的，再有高出正常壓力的幾倍或幾十倍的水錘的影響，都將使缺陷處成為最薄弱的環節。
2．外部的流動與固定負荷的作用，環境的變化（如地震、溫差），都可能使缺陷處成為漏水點。
3．內外壓作用的加劇影響。
焊補和膠補管的做法雖然提高了管道的表面質量，卻掩蓋了缺陷存在的事實。而對于使用者來說，光潔的外表下面竟然隱藏著嚴重缺陷，客戶如何能滿意呢？介于焊補和膠補的種種弊端，圣戈班管道系統公司制定特別制度——不允許對管道進行焊補和膠補，所有存在影響正常使用的缺陷的管道，或水壓試驗中漏水的管道，全部報廢處理。這從根本上杜絕了影響管道質量缺陷的存在，同時也保護了用戶的長期的利益。
PE大口徑（D>110）管道采用熱熔對接本體連接，且接口強度遠遠高于產品本體強度，接口強度及安全性極高。
三、綜合造價對比
|
項目 管材 管徑 |
管材 價格 （元/米） |
挖土 |
管道基礎（米3） |
管道 基礎 |
回填土 |
管道 防腐 |
管道 安裝 |
直接費 |
綜合 費用12% |
綜合 造價 |
|
PE管材 Φ400 1.0MPa |
880 |
34 |
原土夯實 1.6 |
0.6 |
33.84 |
無 |
12.56 |
961 |
115.32 |
1076.32 |
|
球墨鑄鐵 管材DN400 |
4300 |
34 |
原土夯實 1.6 |
0.6 |
33.84 |
21.93 |
20.92 |
1057.45 |
158.62 |
1216 |
備注：管道長度按20公里計算
