一、工程物探法
海底管道和周圍地層沉積物在聲波、電磁等物理性質方面存在差異。工程物探法就是利用各種物探設備尋找、識別和分析各種差異，以達到探測目的。這類探測技術主要有測深儀（單波束和多波束）探測、側掃聲吶探測、掃描聲吶探測、合成孔徑聲吶探測、淺地層剖面探測和磁力儀探測等。
⒈測深儀探測
測深儀的工作原理是由換能器向水中發射一個（單波束）或多個（多波束）具有一定空間指向性的短脈沖聲波（波束），波束到達海底后，發生反射、透射和散射，回波被換能器接收，根據聲速和傳播時長可計算換能器到海底的距離。重復這一過程就可對水深進行連續測量，利用這一特點，可實現對海底管道的探測。與單波束相比，多波束測深具有直觀、高效和高分辨率等特點。
這種判斷方法通常對敷設于海底面的管道有效，當管道敷設于管溝中時，測探儀的探測能力受水深、溝寬和溝深等因素的影響。水深的增大將導致?lián)Q能器單位時間內能接收到的有效聲信號數目（即采樣更新率）減少，分辨率降低；在同一水深處，波束角越小，反映的微地貌越細致，大波束角的測深儀無法將海底管道和溝坡區分開來。
由于受到波束角的影響，探測到的管溝有可能發生形變，與管道的反射相互混淆，造成解釋困難。另外，測深儀發射的聲波無法接觸到埋藏的海底管道，無法探測其位置及埋深，此時需結合其他設備進行測量。
⒉側掃聲吶探測
側掃聲吶俗稱海底掃描，主要根據聲波發射和返回時間的長短，用不同的灰度加以顯示，形成海底探測帶的聲學圖譜圖像，可清楚地看到海底的特征和位于海底面的目標物。根據側掃聲吶的幾何關系，運用相似三角形原理，可計算出目標物的高度；側掃聲吶還可以探測海底目標物（包括海底管道）的位置、狀態、規模等。在出現管道的側掃聲吶圖像中，可根據管道兩側的陰影判斷其狀態。
對于裸露的管道，特別是有一定長度規?；蛴兴鄩簤K防護等輔助設施的管道，側掃聲吶探測效果顯著、精度高、可靠性強，能夠達到事半功倍的效果；對于掩埋的管道，其探測效果較差，僅可對掩埋狀態進行確認，對掩埋位置只能根據管道埋設留下的痕跡作出大致判斷，探測埋深還需結合其他技術。
⒊掃描聲吶探測
掃描聲吶相當于一種定點可旋轉式的側掃聲吶，其原理為：換能器發射聲脈沖，遇到海底或物體時反射回波，回波被聲吶接收后，根據信號時延和強度形成圖像，然后旋轉聲吶探頭，再次重復發射和接收過程，最后旋轉360°形成一幅完整的海底圖像。在作業時，探頭由一個三腳支架固定，將三腳支架放到海底后，探頭靠重力作用在水中保持豎直，通過一根電纜對其進行供電及數據傳輸。掃描聲吶的掃描范圍在0.5～100.0m之間，可用不同的量程記錄聲吶圖像。量程越小，分辨率越高，圖像越清晰，細小的物體也越容易被探測到。
掃描聲吶調查具有作業效率高、準確性高、成圖直觀等優點。作業受天氣及周圍施工影響小，2～3人即可，攜帶設備少、使用方便、操作簡單，可依托已建平臺或船舶實施作業。
但是，掃描聲吶也存在一些不足之處：與側掃聲吶類似，無法探測掩埋的管道；聲吶探頭放入海底后，無法確定探頭初始方位，掃描圖像缺少有效的坐標信息；必須在掃描圖像上找到兩個已知坐標的參考點（通常選取平臺樁腿）對圖像進行修正，對于沒有明顯參考點的調查區域則無法得出其坐標信息。因此，一般在已建平臺附近使用掃描聲吶進行海底管道及地貌探測。
⒋合成孔徑聲吶探測
合成孔徑聲吶（SAS）是一種高分辨率成像聲吶，其基本原理是利用小尺寸基陣在運動軌跡上的順序位置發射并接收回波信號，根據空間位置和相位關系，對不同位置的回波信號進行相干疊加處理，進而獲得沿運動方向的高分辨率聲吶圖像。合成孔徑技術主要有兩項優點：一是對目標的分辨能力與距離和采用的聲信號頻率無關；二是可以采用小尺度的聲吶基陣獲得高分辨率的目標圖像，且方位向分辨率在全測繪帶上保持恒定高分辨率，不受作用距離影響。因此，SAS探測技術是掩埋目標（包括管道）探測的理想技術。
SAS探測方式與側掃聲吶探測方式基本一致，都是將換能器固定于船側某一位置或者拖曳于船尾一定距離，開動船只，在設計的測線上低速航行并進行同步定位。SAS也可搭載于水下自治機器人（AUV）或遙控?zé)o人潛水器（ROV）上進行探測作業。
雙頻SAS在進行海底管道探測時，探測寬度可達300m，探測深度可達2m，在探測寬度范圍內可以探測出連續的管道圖像，易對海底管道進行追蹤，如圖5所示。其彌補了淺地層剖面儀只能垂向交點探測的不足，提高了探測精度和工作效率，是掩埋海底管道探測的有效技術手段。但是，現階段雙頻SAS只能定性判斷管道的掩埋深度。與其他設備相比，雙頻SAS設備價格昂貴，性價比相對較低。
⒌淺地層剖面探測
淺地層剖面探測是一種基于水聲學原理的連續走航式探測水下淺地層結構和構造的地球物理方法，其基本原理與測深儀類似，通過換能器將控制信號轉換成聲脈沖向海底發射，該聲脈沖在海水和地層傳播過程中遇到聲阻抗界面，一部分反射回?fù)Q能器，另一部分繼續向地層深處傳播，同時回波陸續返回，聲波傳播的聲能逐漸損失，直到耗盡止，這些返回來的聲波被儀器接受并轉換成模擬或數字信號記錄和儲存，最后輸出為反映地層聲學特征的剖面。
淺地層剖面儀探測海底管道屬于剖面探測，在與管道垂直的測線上具有很好的探測效果，但由于管道是連續的，這就會留下很長距離的空白段，探測這些空白段的管道需要結合其他設備進行。例如，對于平面位置不明確的管道，需結合磁力探測或側掃聲吶探測，先進行區域探測，確定管道的大致分布區域后再進行淺地層剖面探測，以獲得海底管道的準確參數。
調查表明，海底底質、氣水界面、外界噪聲、海況等多種海上環境因素對探測效果有較大影響。實踐證明，使用淺地層剖面儀探測管徑小于101.6mm的管道效果較差。
⒍磁力儀探測
磁力儀可以探測各種不同直徑的海底管道，但無法探測非金屬材料管道。對于金屬材料制成的海底管道使用磁力儀探測時，磁力調查測線一般垂直于管道走向布設，當作業船攜帶或拖曳磁力儀在管道上方經過時，磁力儀將有異常值顯示，將每條測線上的磁力異常點位置連接在一起，就可以確定管道的位置和走向。
物體在某點的磁場強度與該物體的體積及性質成正比，與距該物體的距離的三次方成反比。在探測直徑較小或者埋深較大的管道時，應采取一些必要措施，以提高探測精度，如：適當降低船速、在磁力儀附近增加配重等，使磁力儀的拖魚盡量靠近海底（一般距離海底4～8m為宜）；使用小噸位和無磁性或弱磁性的木質小漁船作為測量船；調查過程中拖纜長度應大于船長的3倍以上。
海底管道的磁力異常容易受到周圍介質的影響，如果在管道周圍存在鋼板、鋼管、鐵絲、錨鏈以及平臺時，探測結果將會有偏差，因此，在近平臺海底管道調查時，需采用其他探測方式進行。
二、潛水作業法

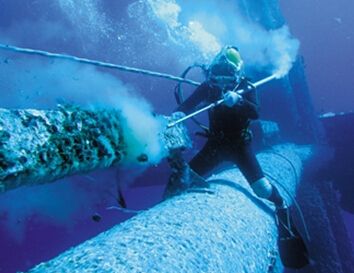

與工程物探法相比，潛水作業法更直觀。潛水作業法有人工潛水探摸和ROV搭載兩種方式。潛水探摸即潛水員入水對海底管道進行探摸，確定管道位置及狀態。ROV搭載是由水面母船上的工作人員利用連接ROV的臍帶纜，操縱ROV通過搭載水下攝像機、各種聲吶等專用設備進行直觀觀察或探測，還能通過多功能機械手進行相關水下作業。ROV搭載可以理解為人工潛水探摸的延伸，是一種直接接觸式的方法，同時還可搭載多種物探設備進行探測，也可稱為一種綜合探測方法。
⒈潛水探摸探測技術
潛水探摸探測技術是指潛水員攜帶超短基線（USBL）水下定位系統的信標入水直接對海底管道進行目視檢查的一種方法。海底管道的位置使用水面差分全球?qū)Ш叫l(wèi)星系統（DGNSS）和USBL水下定位系統對潛水員進行綜合定位間接確定；管道狀態依靠潛水員頭頂攜帶的水下攝像機及潛水員的目視檢查結果確定。
潛水探摸對于裸露管道可準確定位。作業時潛水員沿管道每隔2～5m采集一個點，根據潛水員攜帶的攝像機及視覺描述，可獲得定位點處管道的狀態，如裸露長度、懸跨高度、周圍障礙物情況等。潛水員近距離接觸管道易發現工程物探方法不易發現的障礙物及損傷等狀況，不僅能校核工程物探結果的可靠性，而且也提高了探測結果的準確性。潛水探摸可依托已建平臺、四點錨泊船舶或動力定位船舶探測海底管道。
潛水探摸作業受天氣影響大，風險高，作業效率低（僅在平潮期作業），作業人員和設備多受平臺場地限制，成本相對較高，在水深大于60m或水流較急的情況下潛水員入水危險性相當大。
⒉ROV搭載管道探測技術
ROV搭載管道探測技術主要利用ROV搭載相關的物探設備進行海底管道探測。在一般情況下，母船應為動力定位船，同時配備水下定位系統對ROV進行定位。一般來看，ROV搭載管道探測技術包括以下幾種：
⑴ROV搭載水下攝像機。該方法獲得的資料比較直觀易判讀，容易確定管道精確位置。但是，該方法要求海水清澈，在水質渾濁地區不太適用。
⑵OV搭載聲吶（多波束測深儀、側掃聲吶、掃描聲吶、高清晰度雙頻識別聲吶）。該方法獲得的資料直觀易判讀，也容易確定管道精確位置，對海水的清晰度沒有要求。
⑶ROV搭載雙頭截面掃描儀。該方法類似于淺地層剖面儀，用于管道斷面掃描和懸空探測，資料成果的優缺點與淺地層剖面儀基本一致。
⑷ROV搭載TSS 350/400管道探測儀、海底成像儀等。該方法可以對管道兩側一定范圍（20m以內）、海底以下一定深度范圍（5m以內）進行探測，可對海底管道進行連續跟蹤探測。
綜上所述，ROV搭載管道探測技術優點在于用機器人代替人，降低了作業風險，動力充足，可滿足復雜的探測設備和較大的作業機械用電，信息和數據的傳遞和交換快捷方便、數據量大，采集的資料質量高。但是，在作業時需要?jiǎng)恿Χㄎ淮?，需要水下定位系統及搭載專業探測設備和作業人員，資料采集速度慢（1kn左右）、作業效率低、成本高，⑴和⑵都不能探測掩埋的管道，這些因素都限制了ROV搭載管道探測技術的廣泛使用。
