直埋敷設，需要考慮電纜是否容易受到外力沖擊而導致?lián)p壞。
1、如果不會受到大的沖擊，直接敷設是可以的。
2、如果可能受到一些比較大的沖擊，但強度可以控制在一定范圍，可以考慮鎧裝直埋。
3、如果外力更大，就需要采用保護套管了，這個在局部（比如通過公路的地方）設置就可以。
電纜直埋敷設的優缺點
優點：敷設方便，節省材料和人工，
缺點：維護不便，如果要維護，就需要把覆土挖開，僅建議用在不考慮維護，或能接受這種維護方式的地方。直埋時一般是需要墊黃沙的。
問題 1
直埋電纜接地，如何找故障點？
答：用巡線電纜測試儀。
問題 2
直埋電纜需要做電纜井嗎？
問題補充：廠區內電纜敷設，采用鎧裝電纜直埋，過路處及入車間配電室處是否需要加電纜井？市政10KV電纜進入廠區處是否需要加電纜井？
答：電纜在6根及以下可不設電纜井，電纜較多設井，便于更換、增添電纜。市政10KV電纜進入廠區處不必設電纜井，從終端桿引下直埋至高壓配電柜即可。
問題 3
工地臨時電纜如何敷設？
問題補充：?jiǎn)挝恍陆◤S房，施工變壓器及高壓線路距離施工中心較遠，由于是鋼結構廠房，不能采取架空線路，以免和鋼結構安裝產生沖突，只能采用低壓電纜從變壓器引至施工現場的一級配電箱，再分配給現場各施工單位的二級配電箱，請問該段低壓電纜該如何敷設？是直埋還是直接放在地面上？
答：嚴禁直接貼地面敷設。此低壓電纜采用直埋敷設。

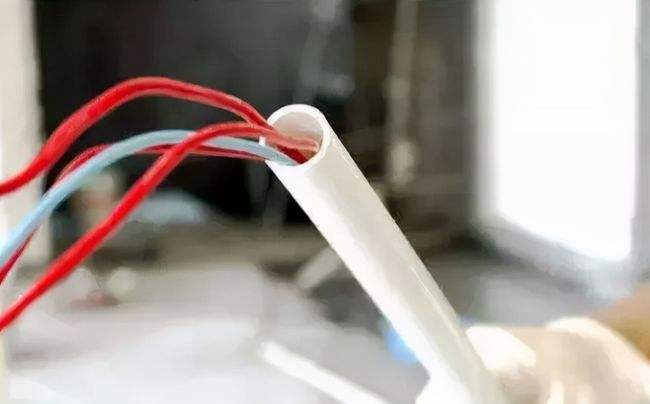

穿管敷設要注意什么？
在什么情況下采用？
電纜穿管敷設，相比于直埋來說，更便于后期維護和增加線路。穿管敷設的電纜，可以考慮一些備用管，為日后線路維護和增容等做準備。
1、穿管敷設時，在線路轉彎角度較大、或者直線段距離較長的時候都需要考慮設置電纜井。
2、電纜數量較少，線徑較小的情況下，可以采用電纜手井；
3、電纜較多，線徑較大的情況下，需要考慮設置電纜人井。電纜井可以按照?qǐng)D集做法去做。除了圖集做法，很多小的過路井也可以直接磚砌或混凝土澆筑，此時要考慮底部設置滲水孔。
4、穿管的管材現在比較多的有鑄鐵管、鋼管、聚乙烯管、尼龍管、碳素管等，可以根據需要選用。單芯電纜穿金屬管時要注意渦流的影響。
排管敷設要注意什么？
在什么情況下采用？
排管敷設主要用于線路較多，路由比較集中的區域，相對來說，放管比較方便，且更節省材料。
問題 1
室外排管敷設電纜，是一排管，一電纜，還是多電纜可共一排管？
答：每管宜只穿1根電纜。除發電廠、變電所等重要性場所外，對一臺電動機所有回路或同一設備的低壓電動機所有回路，可在每管合穿不多于3根電力電纜或多根控制電纜。詳見GB 50217-2007 P32 5.4.4。
問題 2
排管敷設深度不夠，怎么辦？
問題補充：在不到1m厚度的地上如何做電纜排管埋設？下面是地下室，地下室頂板只有70、80公分厚，井深都達到1.3米？
答：如在沒有車輛通行的區域，埋深不小于0.5m（電纜規范要求0.5m，民規要求是0.7m，這里以電纜規范為準）。如果有較多車輛通行，則可以在排管上加保護板。或者改用厚壁鋼管敷設或采用電纜溝。如果地下室頂板只有70~80公分的覆土，井深要做到1.3m是要頂板降板的，不過這個意義不大，因?yàn)殡娎|井的排水問題很難解決，也很少有人重視。
問題 3
強電排管與弱電管，敷設問題？
問題補充：有一個廠區的外線，有十幾根低壓強電電纜，另外還有弱電(電視、電話、網絡)電纜，強電電纜大于8根了，不能用直埋了，我采用了排管敷設?？涩F(xiàn)在有一個問題，就是弱電也是穿管敷設的，那么強電管與弱電管能排在一直嗎？
答：盡量不要排在一起，做小市政的時候盡量將強弱電管設置在道路的兩側。如果偶爾有交叉等，建議按照規范間距要求實施?？梢詤⒖家幌聢D集，比如地下通信線纜敷設05X101-2等。
問題 4
室外電纜混凝土排管敷設？
問題補充：在畫總圖時，應甲方要求所有室外電纜均采用混凝土排管敷設。查閱圖集（94D164）后發現有以下幾個問題：
1、由于受現場其它管線的影響，電纜排管工作人孔井除直線井外，其余均不能按照?qǐng)D集上所示尺寸大小，不知有何合理解決方案？
2、關于人孔井內排水問題。按民規要求，人孔井內需設集水坑，但不知采取何種方法集中排水。
3、人孔井間距按規范要求為150m，而圖集是50m。不知以哪一種為準，還是有其它規定。
4、是否還有其它圖集可參考，除了標準井之外，是否可以自己設計井的形狀與大小。
5、此種敷設方式在設計與施工時需要注意哪些事項。
答：1、可以根據需要設計非標井；
2、 井孔內的排水，如果有條件設置排水泵的，應設置排水泵，如果沒有辦法設置排水泵的，在集水坑底部設置溢水孔，不要用混凝土封死，讓水自然滲透也可以，不過要看當?shù)氐牡叵滤坏模?
3、人孔井的間距通常我是按照50~70來考慮的；
4、 個人認為，小市政的配電沒有必要按照?qǐng)D集要求去做井，非標即可；
5、混凝土排管沒有做過，但請參考GB50217-2007 P32 5.4.6條關于使用排管的注意事項要求。
電纜溝敷設要注意什么？
在什么情況下采用？
電纜溝敷設要注意，不同電壓等級的電纜要分不同的支架設置，電纜溝本身要注意排水措施。并考慮防止老鼠等小動物進入的措施。
問題 1
多少根電纜才需要用電纜溝敷設？
答：根據“措施2009 6.10節 8根以下建議采用直埋，8~12根建議采用排管，12~18根建議采用電纜溝，18根以上建議采用電纜隧道?！边@些都是建議性的，接合實際工程參考即可，沒有那么固定。至于電纜溝和電纜隧道，并不是根數的區別，是維護和重要性的區別。
主要是看工程條件、環境特點和電纜類型數量等因素，以及滿足運行可靠、便于維護和技術經濟合理的要求選擇，不確定是否有強制性的指標要求。具體方案確定可以參考GB50217-2007 P28 5.2節的相關內容。
問題 2
電纜溝敷設的電纜載流量怎樣計算？
答：網友1：（按照橋架敷設來考慮，考慮到橋架在空氣中，而電纜溝中有蓋板，去降容系數0.96。）
網友2：（載流量的相關系數可以參考GB T16895.15-2002 《建筑物電氣裝置 第5部分 第523節 布線系統載流量》，個人認為，按照梯架的系數來考慮較合適。）
問題 3
母線槽能否沿電纜溝內敷設？
答：沒有什么要求，電纜溝深度是根據你的電纜數量及電纜種類的數量來決定，比如說有控制電纜，低壓動力電纜，高壓動力電纜，一般就會設置三層，一般每層之間的間距為250~300，這樣來決定高度。
問題 4
直埋電纜需要做電纜井嗎？
問題補充：一工程，高層醫院，要省錢，選用油浸變壓器在室外安裝，離本建筑15（中間包括6米道路）米，低壓配電室設在醫院地下，為節省投資，我想用母線槽（載流3000A）沿電纜溝敷設至建筑屋地下配電室，不知可行否？
答：采用滿足相應IP等級要求的密集型母線應該是可以的，比如西門子就有可以敷設在水下工作的母線。不過采用密集母線的成本會比較高，需要綜合考慮選用干變和采用母線哪個更好一些，個人建議采用干式變壓器，放在室內。維護的工作量會小一些，而且故障率也會低一些。
問題 5
多少根電纜，在電纜溝內敷設可以不設支架？
答：一般都是要支架的，如果沒有支架，電纜溝內電纜維護會比較麻煩。如果項目不大，且電纜數量不多，不設也無妨，不過散熱條件會差一些，而且如果溝內有水的話對電纜也有影響。
問題 6
高、低壓電纜能否共用電纜溝敷設？
問題補充：室外電纜溝，溝寬1200mm，兩側支架，一側走10KV高壓電纜，另一側敷設1KV級低壓電纜和控制電纜，請問是否符合規范？需注意些什么事項？
答：可以共電纜溝敷設，具體要求可以看GB 50217-2007 P24 5.1.3、5.1.4條的要求。
問題 7
電纜溝與道路平行，敷設的間距是多少？
答：這個主要是考慮電纜溝蓋板的受力，如果受力沒有問題，也沒有什么問題。一般設置在人行道上或者機動車不經過的地方。
問題 8
電纜在電纜溝內敷設時要用鎧裝電纜嗎？
問題補充：技術措施上說：電纜在電纜溝或電纜隧道內明敷設時，應考慮選用有防蟻，防鼠害功能的鋼帶鎧裝塑料外護套類型的電纜。但規范上好像又沒明確說明這點吧！可不可以不用帶鎧裝的呢？
答：直埋電纜都沒有強制要求采用鎧裝，電纜溝就更沒有了。根據不同環境要求不一樣，（假如本地區老鼠活動猖獗，建議鎧裝）一般沒有強制要求。
問題 9
電纜溝內，強電電纜與弱電電纜，在同側支架上分層敷設時，最小距離是多少？
答：把弱電的電纜用金屬板隔開，同時把金屬板接地！，在最上層的支架上墊鐵板（或金屬槽盒），鐵板接地，弱電電纜放在鐵板上（槽盒內）。
根據GB 50217-2007 5.1.3 條：應安裝電壓等級由高至低的電力電纜、強電至弱電的控制和信號電纜、通訊電纜“由上而下”的順序排列。再根據GB50054-2011表7.6.23.即可確定。
