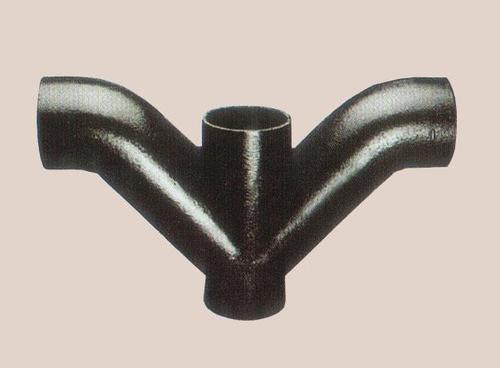

W型鑄鐵排水管又稱為機制柔性鑄鐵管、柔性抗震鑄鐵排水管等。柔性鑄鐵管所特有的強度高、壽命長、噪音低、阻燃防火性強、柔性抗 震、可再生循環使用等諸多優點凸現出來，重新得到社會和市場的認可，被廣泛用于高層、超高層住宅、市政工程、醫院學校等領域，這是鑄鐵管材的二次崛起。簡 單介紹一下柔性鑄鐵管的安裝規范如下：
1、建筑排水柔性接口鑄鐵管管道工程采用的管材、管件和連接件，其材質、規格、尺寸和技術要求應符合現行國家標準或行業標準。
2不得采用有損壞跡象的柔性接口排水鑄鐵直管、管件和接口零部件。對長期存放的產品，在使用前應進行外觀檢查，如發現異常應進行性能檢測。
3、在建筑物土建結構施工階段，安裝人員應配合做好排水管道穿越墻壁、池壁、樓板及混凝土梁等承重結構的預留洞、預埋件、預埋套管等預留工作。
柔性接口排水鑄鐵管管道系統安裝時，應將直管和管件外壁上的標志設置在明顯的位置。
4、 不得采用有損壞跡象的柔性接口排水鑄鐵直管、 管件和接口零部件。對長期存放的產品，在使用前應進行外觀檢查，如發現異常應進行性能檢測。
5、排水立管安裝垂直度的允許偏差單位管長（1m ）應不大于3mm ，全長（5m以上）應不大余15mm 。排水橫管坡度應符合設計要求，嚴禁出現無坡、倒坡現象。各種立管底部應有牢固的支架或支墩。
鑄鐵直管需切割時，其切口端面應與直管軸線相垂直，并將切口處打磨光滑。
6、柔性接口排水鑄鐵管管道系統安裝時， 應將直管和管件外壁上的標志設置在明顯的位置。
當建筑排水用柔性接口鑄鐵管的直線管段局部需要折線安裝時，其接口允許有少許偏差，但必須先按軸向（偏轉角為零時）連接好后再偏轉。每個接
口的偏轉角度卡箍式不得大于3°，法蘭承插式不得大于5°。
7、用于建筑排水管道工程的柔性接口鑄鐵管及其配套管件、連接件等必須采用同一產品型號和規格，且具有統一的配合公差。安裝和固定管道用的支架(管卡)、托架和吊架宜由提供管材的生產廠配套供應。
柔性接口鑄鐵管排水立管與排出管端部的連接，應采用兩個45°彎頭，并在立管底部設置支墩或支架等固定措施。
8、排水立管安裝垂直度的允許偏差單位管長(1m)應不大于3mm，全長(5m 以上)不應大于15mm。排水橫管坡度應符合設計要求，嚴禁出現無坡、倒坡現象。
9、排水管穿樓板應預留孔洞，孔洞比管道大2號，管道安裝完后應填塞密封膏封閉嚴密。立管周圍應做高出樓板面20mm ，寬度大于或等于30mm 的阻水 圈。
10、 鑄鐵直管需切割時，其切口端面應與直管軸線相垂直，并將切口處打磨光滑。
11、 建筑排水柔性接口卡箍式鑄鐵管與塑料管或鋼管連接時，如兩者外徑相等，可采用標準卡箍和標準橡膠密封圈
12、如兩者外徑不等，應采用剛性接口轉柔性接口專用過渡件或采用由生產廠家特制的異徑非標卡箍和異徑非標橡膠密封圈。
13、 當建筑排水立管沿墻角敷設時， 用以緊固卡箍件和橡膠密封圈的螺栓位置(卡箍式)
或用以固定法蘭壓蓋和橡膠密封圈的螺栓孔位置(法蘭承插式)應調整至墻角外側，以便于擰緊螺栓。
14、按照《排水用柔性接口鑄鐵管及管件》GB/T 12772-1999進行產品安裝時，應正確放置橡膠圈斷面。
15、在管道系統施工安裝過程中，管道不得作為拉攀、吊架、支架等使用。管道的開口部位應及時封堵。
16、管道支吊架、穿地下室外墻的防水套管、預留洞等工程措施參考國家建筑標準設計圖集《建筑排水用柔性接口鑄鐵管安裝》04S409 進行。
W型鑄鐵排水管規格重量表：
|
名稱 |
規格型號 |
直管外徑 |
直管壁厚 |
直管重量 |
|
|
公稱 |
小 |
||||
|
W型鑄鐵排水管 |
DN50*3M |
60 |
3.5 |
3.0 |
13.0 |
|
W型鑄鐵排水管 |
DN75*3M |
83 |
3.5 |
3.0 |
18.9 |
|
W型鑄鐵排水管 |
DN100*3M |
110 |
3.5 |
3.0 |
25.2 |
|
W型鑄鐵排水管 |
DN125*3M |
135 |
4.0 |
3.5 |
35.4 |
|
W型鑄鐵排水管 |
DN150*3M |
160 |
4.0 |
3.5 |
42.2 |
|
W型鑄鐵排水管 |
DN200*3M |
210 |
5.0 |
4.0 |
69.3 |
|
W型鑄鐵排水管 |
DN250*3M |
174 |
5.5 |
4.5 |
99.8 |
|
W型鑄鐵排水管 |
DN300*3M |
326 |
6.0 |
5.0 |
129.7 |
