“打孔盜油”（見圖1）是長期困擾石油管道企業的難題，國內每年因“打孔盜油”而引發一系列嚴重后果，其危害包含幾個方面：一是直接的資源損失；二是間接的應急搶修、啟、停輸?shù)葥p失；三是不可逆的環境污染；四是油氣爆炸與人員傷亡。

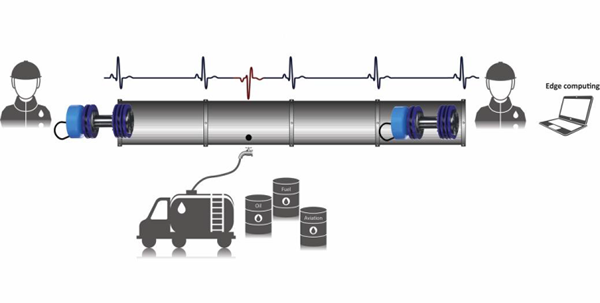

圖1 打孔盜油示意圖
1 打孔盜油特點
有相當部分的盜油事件均不是在時間被發現的，已經盜取了一定數量或者已經盜采了一定時間的比例居多；盜油者往往不會固定在一個地點進行偷盜，有很多用來盜油的閥門被隱蔽安裝在管道上，或被遺棄，這些隱患不易及時發現。而一些新投產運行的管道，盜油者甚至在建設時期提前安裝為后期可直接進行盜油作好準備。這些都成為管道運行的風險點。
2 常用打孔盜油檢測手段
（1）人工巡檢
需要徒步進行，受制于管道沿線地形地貌的干擾因素以及人的判斷力因素，對隱蔽很深的盜油很難及時發現。
（2）無人機空中觀測
大部分觀測僅限于白天或較大的異常事件。機載系統的能力以及空中管理規定限制了無人機的使用，不太適用針對打孔盜油。
（3）傳統外檢測
從外防腐層破損和探管的角度對打孔盜油有一定的發現率。但一些“三穿”險地造成無法直接檢測。一些盜油閥門的安裝角度以及比較細小的偷油引管無法被探測到。
（4）傳統內檢測
能夠比較全面的反饋全壁厚狀態下的各種異常情況，通孔也能夠被檢測出來。但內檢測檢測間隔周期比較長，需要進行前期的特殊清管作業和測徑工作，實施周期較長，不能實現高頻次的有效檢測。
（5）在線監測系統
可以很好地反饋管道系統當中各種異常情況的發生，但是小口徑引管“滴流”方式進入偷盜，基本避免了壓力的波動，使在線泄漏監測系統難以發揮作用。當受到諸如啟停輸、泄壓、上油等因素干擾，存在一定的誤報率。
（6）泄漏檢測
多是依靠聲學反饋原理進行的探測，針對管道上某一點正在發生的泄漏或者滲漏進行判斷。但由于打孔盜油具有間歇性特點，如不發生盜油，這些被打的孔是無法被檢測到的。
3 打孔盜油快速檢測新技術
3.1 新技術的基本要求
基于打孔盜油的特點，不能僅在出現盜油時去被動發現，只有針對盜孔本身進行檢測才是最有效最直接的方法，技術特性應滿足下列基本條件。
（1）傳感器（探頭）專業研發和特殊設計，技術可靠，性能穩定。
（2）針對打孔盜油的孔洞直接進行探測，百分之百確定有無。
（3）檢測實施方便快捷，與常規清管相當，報告及時迅速。
（4）無需傳統檢測前的特殊清管，直接投放使用。
（5）適合高頻使用或者臨時（應急）使用，實現靈活調撥。
（6）更好的管道適應能力與低廉的成本.
3.2 新技術簡介
英國曼徹斯特的一家專注油氣能源服務的高科技傳感器公司研發了基于全新一代渦流傳感器的智能檢測設備（見圖2），可以進行管道內部腐蝕、裂紋以及打孔盜油等的專項檢測。北京騰安新科能源技術服務有限公司作為其在國內的授權戰略合作伙伴引進了該技術系列。

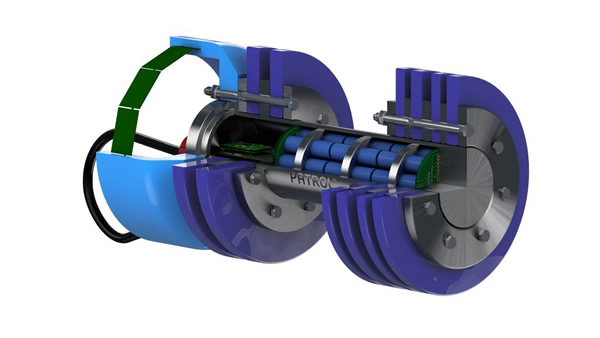

圖2 智能檢測設備構造
其主要技術特點如下。
（1）針對管道上的某一個通孔進行的直接檢測，實現100％的判斷。
（2）無管道壁厚的限制，最小可以檢測6 mm左右的孔洞（腐蝕或打孔形成的通孔）。
（3）傳感器可以與管道內壁存在25.4mm的提離，無需清管，直接投放。
（4）不用調整任何工藝參數，在線投放，快速實施。
（5）結合專用軟件分析，24小時內出具結果，實現最快捷的報告速度。
（6）高頻使用，降低成本。
3.4 新技術應用
這項快速檢測技術于2015年下半年在美國休斯敦成功完成了PRCI(國際管道協會)的各種場地測試（見圖3）。目前包括雪佛龍、殼牌、英國BP、加拿大油氣、墨西哥石油、法國石油等在內的多家大型石油公司和地方石油公司均已經開展了相應的服務。尤其是在盜油泛濫的美洲地區，解決了墨西哥石油公司之前用其他方式難以查找的盜油點難題，成為目前針對打孔盜油防治最有效的檢測和監測技術。

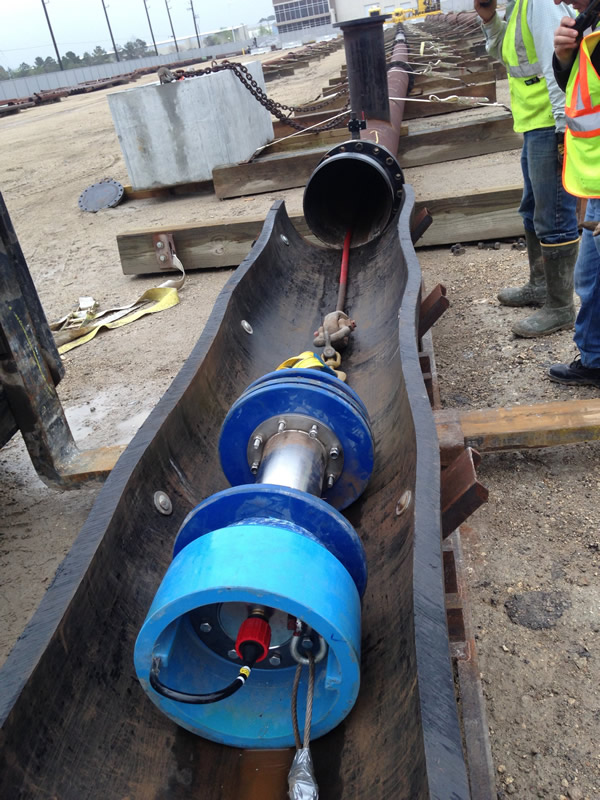

圖3 設備場地測試現場
4 結語
這項針對打孔盜油的快速檢測技術非常適用于國內包含新建管道在內的各種不同的盜油方式，為管道企業提供非常準確和直觀的判斷。同時，因其快速實施，高效便捷的特點，可作為企業定期維護管道的重要手段。其操作模式與常規清管相當，也可以加入企業的清管作業計劃當中，實現針對打孔盜油一定頻次的檢測和監控，成為目前針對打孔盜油防治的最有效技術手段。
《管道保護》2017年第4期（總第35期） 作者：陳光輝
