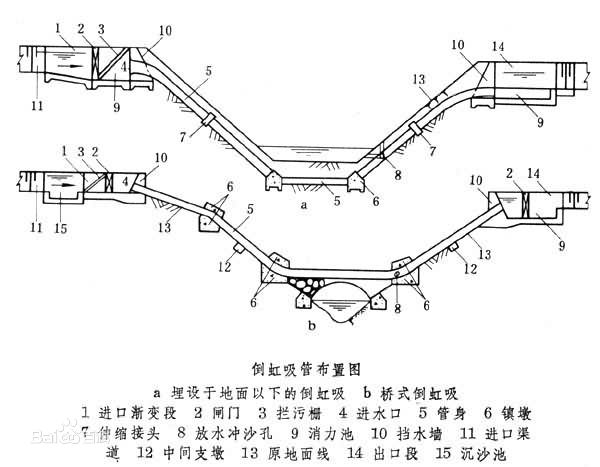

根據管路埋設情況及高差大小，倒虹吸管有下列幾種布置形式：對高差不大的小倒虹吸管，常采用斜管式和豎井式。高差大的倒虹吸管,當跨越干谷或山溝時,管道一般沿地面敷設，在轉彎和變坡地段設置鎮墩，其作用是連接和穩定兩側管道。管道可埋設于地面以下（圖a）,也可敷設于地面或在管身上填土。當管道跨越深谷或山洪溝時,可在深槽部分建橋,在其上鋪設管道過河(圖b)。管道在橋頭兩端山坡轉彎處設鎮墩，并于其上開設放水沖沙孔。兩岸管道仍沿地面敷設。這類倒虹吸管又稱橋式倒虹吸管。根據過水流量大小、運用要求及經濟比較，倒虹吸管可布置成單管、雙管或多管。設置雙管或多管，可以輪流檢修，不影響運行；小流量時,還可利用部分管路過水,以增加管內流速，防止泥沙在管中淤積。管身斷面形式有圓形、矩形及城門洞形等，其中圓形采用較多。
