国产黄视频网站,久草久草视频,在线天堂av影院,欧美日韩亚洲综合,一级一毛片a级毛片,国产精品每日更新在线观看,午夜在线视频观看

一、前提就要打磨

必須把焊接處的鍍鋅層打磨掉，否則會產(chǎn)生氣泡、沙眼、假焊等。還會使焊縫變脆，剛性下降。

二、鍍鋅鋼的焊接特點(diǎn)

鍍鋅鋼一般是在低碳鋼外鍍一層鋅，鍍鋅層一般在20um厚。鋅的熔點(diǎn)在419°C，沸點(diǎn)908°C左右。在焊接中，鋅熔化成液體浮在熔池表面或在焊縫根部位置。鋅在鐵中具有較大固溶度，鋅液體會沿晶界深入浸蝕焊縫金屬，低熔點(diǎn)鋅形成“液體金屬脆化”。

同時(shí)，鋅與鐵可形成金屬間脆性化合物，這些脆性相使焊縫金屬塑性降低，在拉應(yīng)力作用下而產(chǎn)生裂紋。

如果焊接角焊縫，尤其是T形接頭的角焊縫最容易產(chǎn)生穿透裂紋。

鍍鋅鋼焊接時(shí)，坡口表面及邊緣處的鋅層，在電弧熱作用下，產(chǎn)生氧化、熔化、蒸發(fā)以至揮發(fā)出白色煙塵和蒸汽，極易引起焊縫氣孔。

由于氧化而形成的ZnO，其熔點(diǎn)較高，約1800°C以上，若在焊接過程中參數(shù)偏小，將引起ZnO夾渣，同時(shí)。由于Zn成為脫氧劑。產(chǎn)生FeO-MnO或FeO-MnO-SiO2低熔點(diǎn)氧化物夾渣。其次，由于鋅的蒸發(fā)，揮發(fā)出大量的白色煙塵，對人體有刺激、傷害作用，因此，必須把焊接處的鍍鋅層打磨處理掉。

三、焊接工藝控制

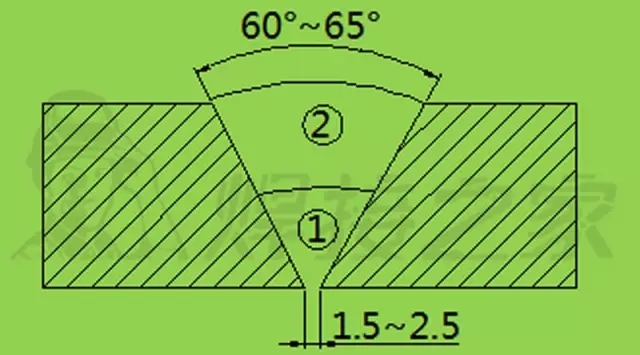

鍍鋅鋼的焊前準(zhǔn)備與一般的低碳鋼是相同的，需要注意的是要認(rèn)真處理好坡口尺寸和附近的鍍鋅層。為了焊透，坡口尺寸要適當(dāng)，一般60~65°，要留有一定的間隙，一般為1.5~2.5mm;為了減少鋅對焊縫的滲透，在焊之前，可將坡口內(nèi)的鍍鋅層清除以后再焊。

在實(shí)際工作中，采用了集中打坡口，不留鈍邊工藝進(jìn)行集中控制，兩層焊接工藝，減少了未焊透的可能性。

焊條應(yīng)根據(jù)鍍鋅剛管的基體材質(zhì)選用，一般低碳鋼由于考慮易操作性，選用J422較為普遍。

焊接手法：在焊多層焊的層焊縫時(shí)，盡量使鋅層熔化并使之汽化、蒸發(fā)而逸出焊縫，可大大減少液體鋅留在焊縫中。

在焊角焊縫時(shí)，同樣在層盡量使鋅層熔化并使之汽化、蒸發(fā)而逸出焊縫，其方法是先將焊條端部向前移出約5~7mm左右，當(dāng)使鋅層熔化后再回到原來位置繼續(xù)向前施焊。

再橫焊和立焊時(shí)，如選用短渣焊條如J427，咬邊傾向會很小;如果采用前后往返運(yùn)條技術(shù)，更可以得到無缺陷的焊接質(zhì)量。

鍍鋅鋼也可以采用MIG 電弧釬焊，德國cloos公司研制的創(chuàng)新技術(shù)。
