卡箍連接
卡箍連接是一種新型的鋼管連接方式，也叫溝槽連接件，具有很多優點。自動噴水滅火系統設計規范提出，系統管道的連接應采用溝槽式連接件或絲扣、法蘭連接；系統中直徑等于或大于100mm的管道，應分段采用法蘭或溝槽式連接件連接。
首先對溝槽連接做個總的介紹：
1、 概述
溝槽管件連接技術也稱卡箍連接技術，已成為當前液體、氣體管道連接的首推技術，盡管這項技術在國內的開發時間晚于國外，但由于其技術的先進性，很快被國內市場所接收。從1998年開始研制開發到現在，經過短短幾年的開發和應用，已逐漸取代了法蘭和焊接的兩種傳統管道連接方式。不但技術上更顯成熟， 市場也普遍認可，而且得到了國家法規政策的積極引導。
溝槽管件連接技術的應用，使復雜的管道連接工序變得簡單、快捷、方便。使管道連接技術向前邁了一大步。
2、 溝槽連接管件簡介

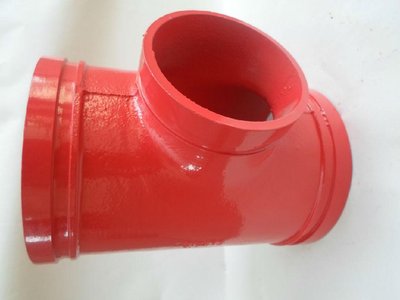

溝槽連接管件包括兩個大類產品：①起連接密封作用的管件有剛性接頭、撓性接頭、機械三通和溝槽式法蘭；②起連接過渡作用的管件有 彎頭、三通、四通、異徑管、盲板等。
起連接密封作用的溝槽連接管件主要有三部分組成：密封橡膠圈、卡箍和鎖緊螺栓。位于內層的橡膠密封圈置于被連接管道的外側，并與預先滾制的溝槽相吻合，再在橡膠圈的外部扣上卡箍，然后用二顆螺栓緊固即可。由于其橡膠密封圈和卡箍采用特有的可密封的結構設計，使得溝槽連接件具有良好的密封性，并且隨管內流體壓力的增高，其密封性相應增強。
3、溝槽管件連接的優點
3.1 操作簡單
溝槽管件的連接操作是非常簡易的，無需特殊的專業技能，普通工人經過簡單的培訓即可操作。這是因?yàn)楫a(chǎn)品已將大量的精細的技術部分以工廠化方式溶入到了產成品中。一處管件連接僅需幾分鐘時間，限度的簡化了現場操作的技術難度，節省工時，從而也穩定了工程質量，提高了工作效率。這也是安裝技術發展的總體方向。
而傳統的焊接和法蘭連接的管道連接方式，不但需要有相應技能的焊接工人，而且費時，工人的操作難度大，并存在焊接煙塵的污染。由于操作空間和焊接技能的差異，焊接質量和外觀都難以達到滿意的結果，從而影響工程的整體質量。
另外，由于溝槽管件為成品件，現場所需要的操作空間小，可真正的實現靠墻靠角安裝，操作難度大為減小，從而節省了占地面積，美化了管道安裝的效果。
3.2 管道原有的特性不受影響
溝槽管件連接，僅在被連接管道外表面用滾槽機擠壓出一個溝槽，而不破壞管道內壁結構，這是溝槽管件連接特有的技術優點。如果采用傳統的焊接操作，許多內壁做過防腐層的管道都將遭到破壞。因此規范規定鍍鋅管道，襯塑鋼管、鋼塑復合管等都不得使用焊接和法蘭連接，否則需要二次處理。
3.3有利于施工安全
采用溝槽管件連接技術，現場僅需要切割機、滾槽機和鈕緊螺栓用的搬手，施工組織方便。而采用焊接和法蘭連接，則需要配備復雜的電源電纜、切割機具、焊接機及氧氣和乙炔氣瓶等，這就給施工組織帶來了復雜性，且也存在著漏電和火災的危險隱患。同時焊接和氣割所產生的焊渣，不可避免的落入管道內部，使用中容易產生管路閥件甚至設備堵塞，也污染管內水質。
另外，焊接和法蘭連接不可避免需要長時間的高強度的高空作業，也容易發生生產安全事故。
3.4 系統穩定性好，維修方便
溝槽管件連接方式具有獨特的柔性特點，使管路具有抗震動、抗收縮和膨脹的能力，與焊接和法蘭連接相比，管路系統的穩定性增加，更適合溫度的變化，從而保護了管路閥件，也減少了管道應力對結構件的破壞。
由于溝槽管件連接操作簡單，所需要的操作空間變小，這為日后的維修帶來了許多方便條件。當管道需要維修和更換時，只需松開兩片卡箍即可任意更換、轉動、修改一段管路。不需破壞周圍墻體，減少了維修時間和維修費用。
3.5 經濟分析
由于溝槽管件連接操作簡單，省工省時，因此具有良好的經濟效益。許多文章都做過經濟分析，認為“采用卡箍連接，雖然卡箍的單個配件價格較高，但整個管網安裝的綜合效益高于法蘭連接”。文章在對比時都將法蘭連接按二次鍍鋅處理（按規范要求這也是必須要做的）。
4、 溝槽管件連接的適用范圍
溝槽管件連接作為一種先進的管道連接方式，即可以明設也可以埋設，即有鋼性接頭，也有柔性接頭。因此具有廣泛的適用范圍。
① 按系統分：可用于消防水系統、空調冷熱水系統、給水系統、石油化工管道系統、熱電及軍工管道系統、 污水處理管道系統等；
② 按管道材質分：可用于連接鋼管、銅管、不銹鋼管、襯塑鋼管、球墨鑄鐵管、厚壁塑料管及帶有鋼管接頭和法蘭接頭的軟管和閥件。
其次大概介紹一下溝槽連接的工藝流程：
一、工藝流程安裝準備-滾槽->開孔，安裝機械三通、四通->管道安裝-〉統試壓。
二、安裝準備1.檢查開孔機、滾槽機、切管機，確保安全使用。
2.材料、工具的準備，包括管材、鋼卷尺、扳手、游標卡尺、水平儀、潤滑劑、木榔頭、腳手架等。
3.按設計要求裝好待裝管子的支吊架。
三、滾槽1.用切管機將鋼管按需要的長度切割，用水平儀檢查切口斷面，確保切口斷面與鋼管中軸線垂直。切口如果有毛刺，應用砂輪機打磨光滑。
2.將需要加工溝槽的鋼管架設在滾槽機和滾槽機尾架上，用水平儀抄平，使鋼管處于水平位置。
3.將鋼管加工端斷面緊貼滾槽機，使鋼管中軸線與滾輪面垂直。
4.緩緩壓下。千斤頂，使上壓輪貼緊鋼管，開動滾槽機，使?jié)L輪轉動一周，此時注意觀察鋼管斷面是否仍與滾槽機貼緊，如果未貼緊，應調整管子至水平。如果已貼緊，徐徐壓下千斤頂，使上壓輪均勻滾壓鋼管至預定溝槽深度為止。
5.停機，用游標卡尺檢查溝槽深度和寬度，確認符合標準要求后，將千斤頂卸荷，取出鋼管。
四、開孔。安裝機械三通、四通1.在鋼管上彈墨線，確定接頭支管開孔位置。。
2.將鏈條開孔機固定于鋼管預定開孔位置處。
3.啟動電動機，轉動手輪，使鉆頭緩慢靠近鋼管，同時在開孔鉆頭處添加潤滑劑，以保護鉆頭，完成在鋼管上開孔。
4.停機，搖動手輪，打開鏈條，取下開孔機，清理鉆落金屬塊和開孔部位殘?jiān)?，并用砂輪機將孔洞打磨光滑。
5.將卡箍套在鋼管上，注意機械三通應與孔洞同心，橡膠密封圈與孔洞間隙均勻，緊固螺栓到位。
6.如為機械四通，開孔時一定要注意保證鋼管兩側的孔同心，否則當安裝完畢，可能導致橡膠圈破裂，且影響過水面積。
五、管道安裝、按照先裝大口徑、總管、立管，后裝小口徑、分管的原則，在安裝過程中，必須按順序連續安裝，不可跳裝、分段裝，以免出現段與段之間連接困難和影響管路整體性能。
1.將鋼管固定在支吊架上，并將無損傷橡膠密封圈套在一根鋼管端部。
2.將另一根端部周邊已涂抹潤滑劑的鋼管插入橡膠密封圈，轉動橡膠密封圈，使其位于接口中間部位。
3.在橡膠密封圈外側安裝上下卡箍，并將卡箍凸邊送進溝槽內，用力壓緊上下卡箍耳部，在卡箍螺孔位置，上螺栓并均勻輪換擰緊螺母，在擰螺母過程中用木榔頭錘打卡箍，確保橡膠密封圈不會起皺，卡箍凸邊需全圓周卡進溝槽內。
4.在剛性卡箍接頭500mm內管道上補加支吊架。
六、系統試壓管道安裝完畢，應進行系統試壓。在系統試壓前，應全面檢查各安裝件、固定支架等是否安裝到位。安裝完畢的管道可能有下垂，下垂弧度如果較大可補加支架；弧度如果較小，當管道內壓力升高后，弧度會自然消失。
