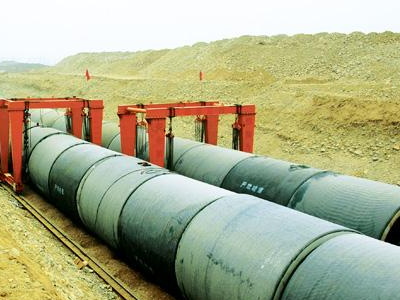

1電連續(xù)性
與鋼質(zhì)管道或其他埋地金屬構(gòu)件的陰極保護系統(tǒng)相比，PCCP管的電連續(xù)性很難保證。因此在設計時要對每節(jié)管子中的鋼筋與鋼筒的電連續(xù)性提出要求；同時，為了減少鋼筋縱向電阻，還要在鋼筋下面墊上用以導電的鋼帶。通常在制管時就把鋼帶預埋在鋼筋的下面，一般每節(jié)管子要對稱預埋兩條鋼帶。每節(jié)PCCP管在兩端引出導電鋼帶，以留作管子間的電連接用。
PCCP管子之間要通過電纜跨接進行電連接，做好焊接的接頭要進行絕緣密封，不得有銅芯電纜外露到混凝土中。
2 電絕緣
和鋼質(zhì)管道陰極保護一樣，PCCP管陰極保護也要電絕緣，例如法蘭組件，預制接頭組件，或管連接件。應考慮使用電絕緣裝置的位置包括：
設施更換所有權(quán)的位置處；
不同金屬之間的連接處，如帶有機涂層的鋼管和PCCP管的連接處；
雜散電流干擾影響區(qū)域，例如跨越陰極保護管道。
1 電流密度
有的國外的混凝土文獻中規(guī)定鋼筋的典型保護電流密度在10到20 mA/m2之間，但實踐經(jīng)驗表明，1 mA/m2的密度就已足夠。
2 電流分布
影響PCCP管中的電流分布的主要因素有：混凝土的電阻率、PCCP管直徑、電流流動時鋼筋/混凝土界面的電阻，以及鋼筋的方位和密度。
由于PCCP管的陰極保護用的犧牲陽極埋在管周的土壤中，不管是棒狀陽極還是帶狀陽極，都是通過電纜與管子連接的，通電點的位置影響著電流在縱向和管子圓周向的分布，特別是大口徑的PCCP管。
對于新的PCCP管工程，混凝土的條件較好，pH值很高和氯離子較少，鋼筋的腐蝕還沒有發(fā)生，施加陰極保護時相對電流較小，極化電位要求也不太高，可以采用NACE SP 0100和GB/T 28725標準中的規(guī)定：
——陰極極化電位差至少要100mV，這個差值可以是極化形成，也可以是極化衰減過程中的測量值；
——為了防止氫脆的發(fā)生，陰極極化極限負電位不應比1000mV（CSE）還負，此值應是排除IR降誤差后的純極化值。
由于犧牲陽極法可以均勻布設陽極，根據(jù)陽種來控制過保護，避免氫脆，管理工作量小，對于PCCP管有著特別的意義，故成。
犧牲陽極系統(tǒng)由犧牲陽極和檢測裝置組成。由于鋅的負電位較低，不會造成過保護，故是犧牲陽極材料的。土壤中，通過使用特殊的化學填包料可以改進犧牲陽極的性能。石膏粉，膨潤土和無水硫酸鈉的混合物是最常用的填料。
對混凝土結(jié)構(gòu)中施加陰極保護認識有個誤區(qū)，即混凝土的孔隙液pH值很高，鋼在這個條件下可形成一層鈍化膜，則無需陰極保護都有80-100年的壽命。但是，這僅僅是理想狀態(tài)，若在諸如高氯化物環(huán)境這類的特定條件下，高堿性水泥的鈍化性能受到影響，則需要追加保護措施。
在設計管道時，應根據(jù)管道所處環(huán)境判斷是否符合標準上的條件，最終確定是否需要加陰極保護。
對于已建的PCCP管，若管子已發(fā)生爆管，或者環(huán)境檢測為強腐蝕性時應立即補加陰極保護。
由于國內(nèi)的鋼絲沒有采用極高強度材質(zhì)，所以不存在不能用陰極保護的問題。采用陰極保護的另一擔心是氫脆問題，但是只要方法得當，控制有效，是完全可以避免的。
可以說陰極保護是PCCP管推廣應用的保駕護航的利器，甚至可以說沒有陰極保護的保駕，PCCP管的應用前途是迷茫的，中國應該借鑒美國和利比亞大人工河的經(jīng)險教訓，借助于陰極保護才能使PCCP推廣應用走向未來。
